工業級設計：

防掉線：

防丟數據：

? 所有器件選型，100%工業級標準

? 滿足工業級應用

? 看門狗檢測機制

? TCP 心跳鏈路檢測

? 確保設備永遠在線

? 數據補發機制

? 掉線重連、數據補發

? 確保數據不丟失

低功耗設計：

多中心傳輸:

遠程管理：

? 超低功耗設計

? 通信狀態功耗<1W

? 支持多達 5 中心

? 多中心同步數據傳輸

? 多級數據直觀顯示

? 遠程修改配置

? 遠程排查故障

? 遠程重啟設備

遠程升級：

抗干擾：

簡單易用：

? 遠程管理平臺

? 固件遠程升級

? 通過EMC 各項指標

? 適合各種工業場合

? 使用簡單，安裝方便

? 配置工具強大

節省人力物力

適用大功率設備場合

集升級、調試于一體

產品類型

無線參數

運營商

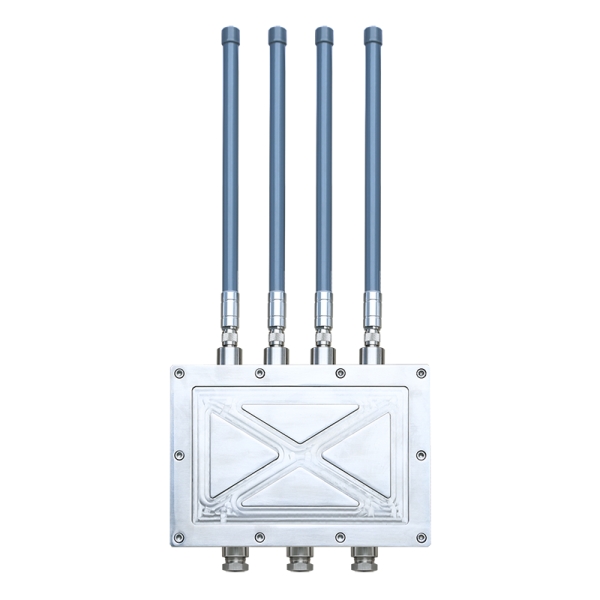

MX842-1D

支持 TD-LTE 2600/2300MHz

支持 FDD-LTE 2600/2100/1800/900/800MHz

支持 TD-SCDMA、WCDMA、EVDO、CDMA、GPRS

移動 4G/3G/2G

聯通 4G/3G/2G

電信 4G/3G/2G

描述

說明

電源接口：

標準電源

DC 12V/0.5A

供電范圍

DC 5~35V

內置電源反相保護和過壓保護。

串口：

串口采用工業端子接口，適合工業應用，RS232 或 RS485 接口

內置 15KV ESD 保護，可定制TTL 電平

模擬量：

預留 2 路模擬量輸入接口（10 位 AD、支持 4-20mA 電流信號輸入，可選 0-5V 電壓信號輸入）

IO 口：

預留 3 路GPIO，可以配置成輸入輸出，通信電平 3.3V

串口參數：

串口速率

300~230400bits/s

數據位

5、6、7、8 位

停止位

1、1.5、2 位

校驗

無校驗、偶校驗、奇校驗、SPACE 及 MARK 校驗

其他

指示燈

具有系統、電源、通信及在線指示燈

天線接口

外置玻璃鋼天線

SIM/UIM 卡接口

標準的抽屜式用戶卡接口，支持 1.8V/3V SIM/UIM 卡，內置15KV ESD 保護

描述

說明

環境條件：

工作溫度范圍：-30℃～70℃

存儲溫度范圍：-40~+80oC

相對濕度范圍：95%

大氣壓力：86～106KPa

工作功耗：

通訊狀態

<1.08W

說明：12V 電源，電流<90mA 5V 電源，電流<190mA

待機狀態

<0.288W

說明：12V 電源，電流<24mA 5V 電源，電流<50mA

抗干擾能力：

抗干擾類型

級別

電壓/電流波形

值

工頻磁場

3

連續正弦波

30A/m

阻尼振蕩磁場

3

連續正弦波

30A/m

脈沖磁場

3

脈沖

100A/m

輻射電磁場

3

80MHz~1000MHz 連續波

10V/m

適合安裝于典型工業環境中的設備：化工廠、燃氣倉、石油開采平臺等環境

防護等級：

防護等級：ExdⅡBT6 Gb/Ex tD A21 IP68 T80℃

有爆炸性氣體或粉塵的環境或其它較安全的場所，典型危險源為：丙烯（甲基乙炔）、環丙烷、丙烯腈、乙醚（酒精）、焦爐煤氣、木粉、金屬粉等。

可靠性：

平均無故障工作時間（MTBF）不低于 100000h

超低功耗設計，包括休眠模式、定時上下線模式

EMC 各項等級指標達 3 級

采用NTP技術，內置RTC

SIM/UIM 卡接口內置 15KV ESD 保護

物理特性：

內部尺寸：300mm*204mm*87mm

重量：約10.5KG
