河流水質監測是保護水資源、維護生態平衡、促進經濟可持續發展的重要舉措。

新疆深處內陸，氣候干旱，水資源是命脈。

方案概述

碼訊致力于水生態系統保護，為此專門設計了無線覆蓋監測方案。該方案在關鍵河流斷面及管網節點（如檢查井、泵站、溢流口）部署監測設備，實時采集水質、水文及管網運行狀態數據，并采用防護等級達IP68的工業級無線AP與網橋，構建覆蓋廣、帶寬高、功耗低、穩定性強的專用無線通信網絡，確保監測數據可靠回傳至監控中心。監控中心可對所有前端設備與網絡設備進行統一監控、管理和運維，從而為水環境治理、管網調度與應急響應提供實時數據支撐與科學決策依據。

網絡設計

在廣闊的河流、湖泊及水庫區域，碼訊在河流交匯處、飲用水源取水口上游等關鍵點位部署多參數水質傳感器與高清視頻球機，采用點對點（PtP）與點對多點（PtMP）傳輸方式，通過IP68防護等級、遠距離傳輸?shù)?strong>工業級無線網橋，將采集數據穩定上傳至監控中心的核心交換機。

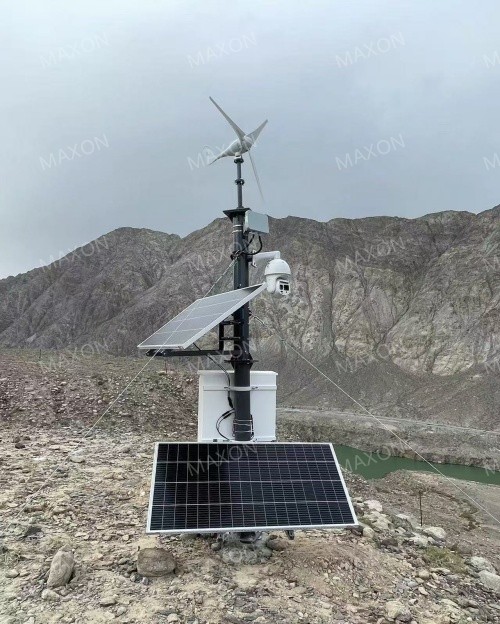

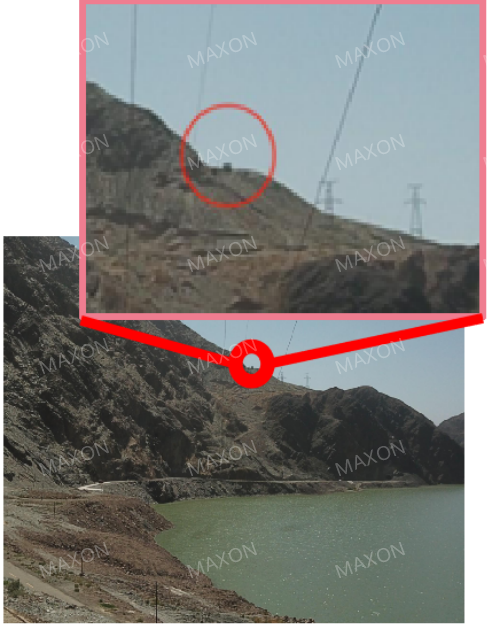

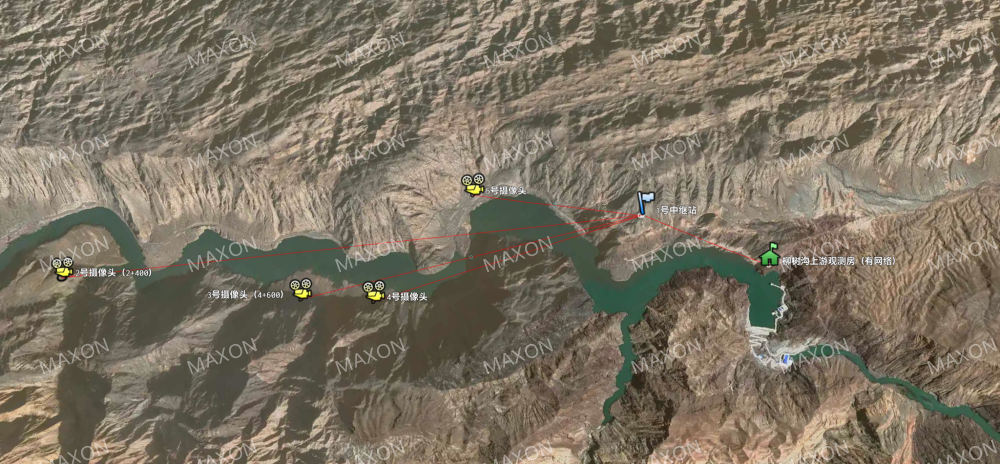

如圖1，4個監控點位分布在河谷兩側，中繼基站位置為原運營商基站位置，為當前區域內的制點，距離最遠監控點，距離大概5公里，靠外的兩個點位夾角25°。中繼基站距離柳樹溝觀測站距離約1km左右。監控前端采用風光供電方案，點位選擇時，兼顧日照條件良好。

此外，為提升日常巡檢效率，碼訊引入移動智能終端，支持巡檢數據（包括文字、照片、視頻）實時上傳、電子表格填寫、定位打卡等功能，有效避免人工錄入錯誤，實現巡檢工作的數字化與高效化管理。

設備選型

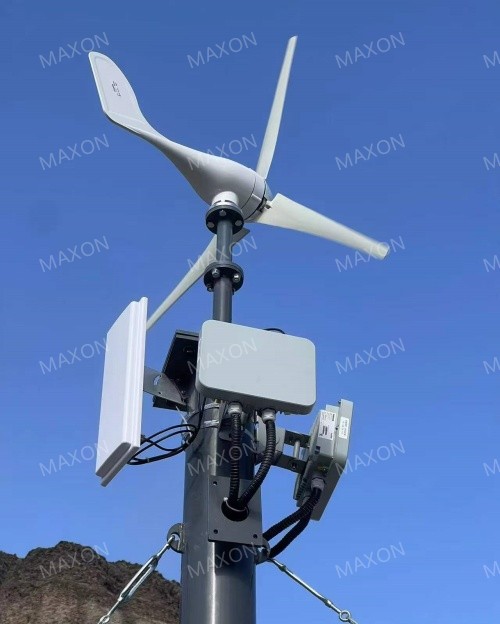

對于河流監測，對設備的供電系統、防護等級、無線性能要求極高，碼訊的工業級設備傳輸距離可達100km，配合新能源+儲能模塊，非常適合應用在無網，無電地區。 防護等級至少達到IP68，采用寬溫設計（-40℃~80℃），并支持WiFi 5/6與4G/5G無線通信技術，既可獨立組網，也能融合互補，部署靈活快捷。
